Ремонт блока розжига ксеноновой лампы — освещаем в общих чертах

Вопрос хорошего освещения проезжей части актуален для любого водителя, особенно, если поездки в основном совершаются за городом. Чтобы не попасть в ДТП, нужно быть уверенным в надёжности работы фар, вне зависимости от их типа. Однако многие считают, что штатная оптика не обеспечивает достаточной освещённости и поэтому устанавливают блок розжига ксенона с соответствующими лампами (если устройство не имеется в заводской комплектации). Как функционирует подобная система, и какие она даёт преимущества?

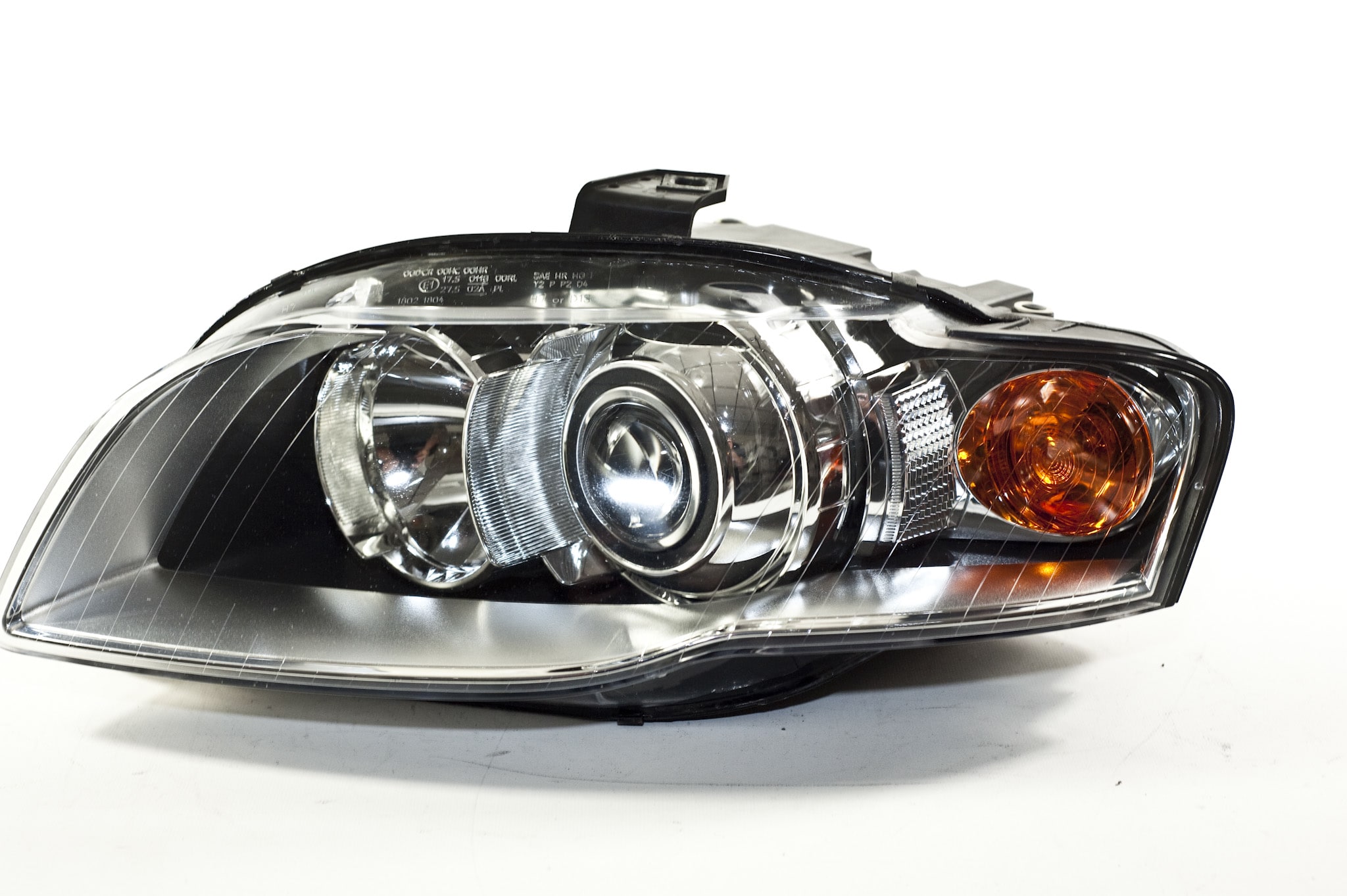

Устройство и принцип действия ксеноновой фары

Ксеноновое освещение подразумевает применение не только соответствующей лампы, но и блока розжига (БР), обеспечивающего нормальную работу всей системы. Его предназначение – формирование тока определённой силы, чтобы газ в колбе начал гореть и впоследствии светил с постоянной мощностью. Штатное электрооборудование автомобиля не может выдать нужное напряжение, что и предопределило применение блока. Также он автоматически регулирует уровень потока света в зависимости от уровня освещённости дороги.

Как определить поломку самостоятельно

Блок розжига ксенона ремонтДля начала «лечения» автомобильных фар ксенон необходимо быть уверенным, что причина неисправности определена верно. Конечно, лучше профессионала это сделать вряд ли получится, однако попробовать можно. Итак, первый признак – это запах гари. Задействуйте свое обоняние, чтобы определить, где именно находится горелый элемент. Еще полезным будет осциллограф – незаменимый в *ремонте блока розжига ксенона* прибор. С его помощью определяем, какой элемент барахлит – контроллер, резисторы, трансформатор. Если сломан контроллер, вероятность положительного исхода ремонта крайне мала – придется потратиться на новый комплект. С остальным справиться можно.

Штатные и универсальные блоки розжига: отличия

Все устройства представляют собой повышающий трансформатор, заключённый в корпус. Их задача – преобразование импульсов от бортовой сети в напряжение до 25 тысяч вольт. Мощный старт заставляет светиться ксенон. В дальнейшем блок выдает 85 В, необходимые для того, чтобы газ не потух. Изделия, устанавливаемые на заводе, характеризуются высокой стабильностью работы, надёжностью и длительным эксплуатационным сроком. Все они имеют особую маркировку – коды ОЕМ. Они нужны для того, чтобы проверить совместимость авто, фар и самого блока розжига. Питаемое напряжение блока – 12 В для легковых машин, и 24 или 36 В — для грузовиков либо внедорожников.

Универсальные (адаптивные) блоки розжига применяются для самостоятельного изменения оптики. Выпускаются в двух вариантах:

1. DC. Устройство, работающее с постоянным током. Отличается отсутствием блока стабилизации и сравнительно невысокой стоимостью. Однако работающие с ним лампы мерцают: горение не очень стабильное.
2. AC. Устройство, работающее с переменным током. Обеспечивает качественное свечение ламп. Применение стабилизирующего блока гарантирует ровное напряжение – мерцание отсутствует. Минус – более высокая стоимость.

На универсальных блоках розжига нет кодов ОЕМ. Все изделия подключаются к стандартной бортовой сети авто 12 В, имеют мощность 35 Вт и выдают напряжение в 23 тысячи вольт.

*Блок розжига ксенона: самостоятельный ремонт* возможен

Первое, что стоит попробовать перед началом манипуляций, — просто весь блок промыть спиртом. Если причина неисправности в ржавчине или попавшей влаге, все станет на свои места. Нет? – попробуйте отсоединить герметик с тыльной стороны платы и пропаять прохудившиеся спайки. Затем подключите к блоку лампу и заведите его. Обратите внимание: включать вскрытое устройство нужно только в подключенном к лампе состоянии, на поверхности, не проводящей ток и как можно дальше от воспламеняющихся предметов. Напряжение на умножителе может достигать 35 КВ, потому не прикасайтесь к нему руками ни в коем случае. Только что отключенному блоку дайте остыть в течение нескольких минут. Если же и эти действия не решат проблемы, следуйте такому алгоритму:

1. Нужно вскрыть все крышки, отсоединить герметик;
2. Прозвоните с помощью тестера все 4 транзистора. При обнаружении пробоя покупаем новый полевик (лучше всего 4N60), впаиваем. Если пробой не обнаружен, двигаемся дальше.
3. Прозвоните сгоревший резистор – возможно, он остался невредим. Если нет – поменяйте на новый, ватт на 5.
4. Для верности пропаяйте все места пайки герметика, где флюс неактивен. Остатки флюса смойте. Если используете розовую индикаторную его разновидность (которую можно не смывать), следите внимательно за тем, чтобы не оставалось розовых пятен – гель нужно хорошенько прогреть.
5. Ответственный момент — заведите *блок розжига ксенона. Если ремонт* прошел успешно, фары засветят, как новые.
6. Если успеха все еще нет, ищите порченый транзистор, вероятно причина в нем. Если подозреваемый найден, выпаяйте его и ненадолго включите блок в таком виде. Заработал? – отлично.
7. После всех процедур плату нужно залить парафином. Предпочтение нужно отдать именно ему, так как силиконовые герметики почти невозможно потом расковырять, да и химия, которую они выделяют при перегреве, пагубно скажется на прочности контактов.

Таким образом, если проблема заключалась все-таки в транзисторе, все ремонтные работы обойдутся в сумму около 45 рублей (цена транзистора). Намного дешевле, согласитесь, чем отдать 700 рублей за новый блок. Если же по проведении всех описанных манипуляций фары так и не заработают, придется обращаться в автосервис.

Неисправности блока розжига ксенона

В большинстве случаев, особенно если используется штатный блок ксенона, причина кроется в выходе ламп из строя (они постепенно меняют цвет и угасают). Их можно восстановить при помощи специального оборудования – автоматического корректора либо просто купить новые. Какие признаки говорят о том, что вышло из строя устройство блока розжига ксенона?

1. Свечение ламп прерывается. Причина кроется в износе проводки авто или цепи питания блока розжига.
2. Постоянное мигание ламп (может быть слабым или ярким, мешающим видеть дорогу). Это говорит о плохом контакте блока с «массой» авто, или о неисправности проводки. Также может быть подвергнут коррозии балласт.
3. Запотевание фар. Оно может происходить в холодную погоду либо при морозе. Здесь всё дело в отсутствии холодного воздуха внутри корпуса фары, которая нагревается от двигателя. Чтобы убрать разницу температур, можно надеть на заборные каналы тонкие длинные трубки, которые выводятся за передний бампер.
4. При включении блока мотор может заглохнуть или сбавить обороты. Решить проблему можно путём установки реле между лампами и блоком.

Лампы менять необходимо парами, чтобы получить равномерное освещение дорожного полотна.

Причины неисправностей

Если лампы в порядке, но свет по-прежнему не соответствуют заявленным производителем параметрам, проблема может крыться в самом блоке розжига. Наиболее типичные причины его выхода из строя:

1. Попадание внутрь загрязнений или влаги, что вызывается плохой герметичностью блока розжига (читайте подробнее о герметике для фар). В итоге лампы начинают моргать либо розжиг будет отсутствовать вообще.
2. Неисправность (пробой) транзистора блока или его трансформатора.
3. Коррозия. Окисляются места соединения электронных компонентов блока розжига. «Виноваты» в этом некачественная сборка на заводе, постоянная влажность.

Как проверить блок розжига ксенона самостоятельно?

Сразу стоит отметить, что полная проверка возможна лишь при наличии осциллографа и тестера. В условиях гаража нужно осмотреть корпус блока на предмет наличия трещин. Если чувствуется запах гари, то устройство придётся менять. Ещё можно снять крышку и посмотреть на транзистор, другие электронные компоненты: их почернение свидетельствует о необходимости покупки нового устройства.

Ремонт блока розжига своими руками

Сначала убедитесь в целостности соответствующего предохранителя, затем отсоедините минусовую клемму с АКБ и сам блок розжига. Снимите с него крышку. При наличии следов влаги или ржавчины промойте электронную плату спиртом. Если вы увидели, что некоторые компоненты шатаются, придётся снять герметик с тыльной стороны и пропаять проблемные выводы. Дальнейшая проверка возможна, если у вас есть опыт работы с электронными элементами и тестером. В этом случае проверьте транзисторы и резисторы. После пропайки деталей плату залейте расплавленным парафином.
